Omron NB7W-TW00B 7 İnç HMI Operatör Paneli

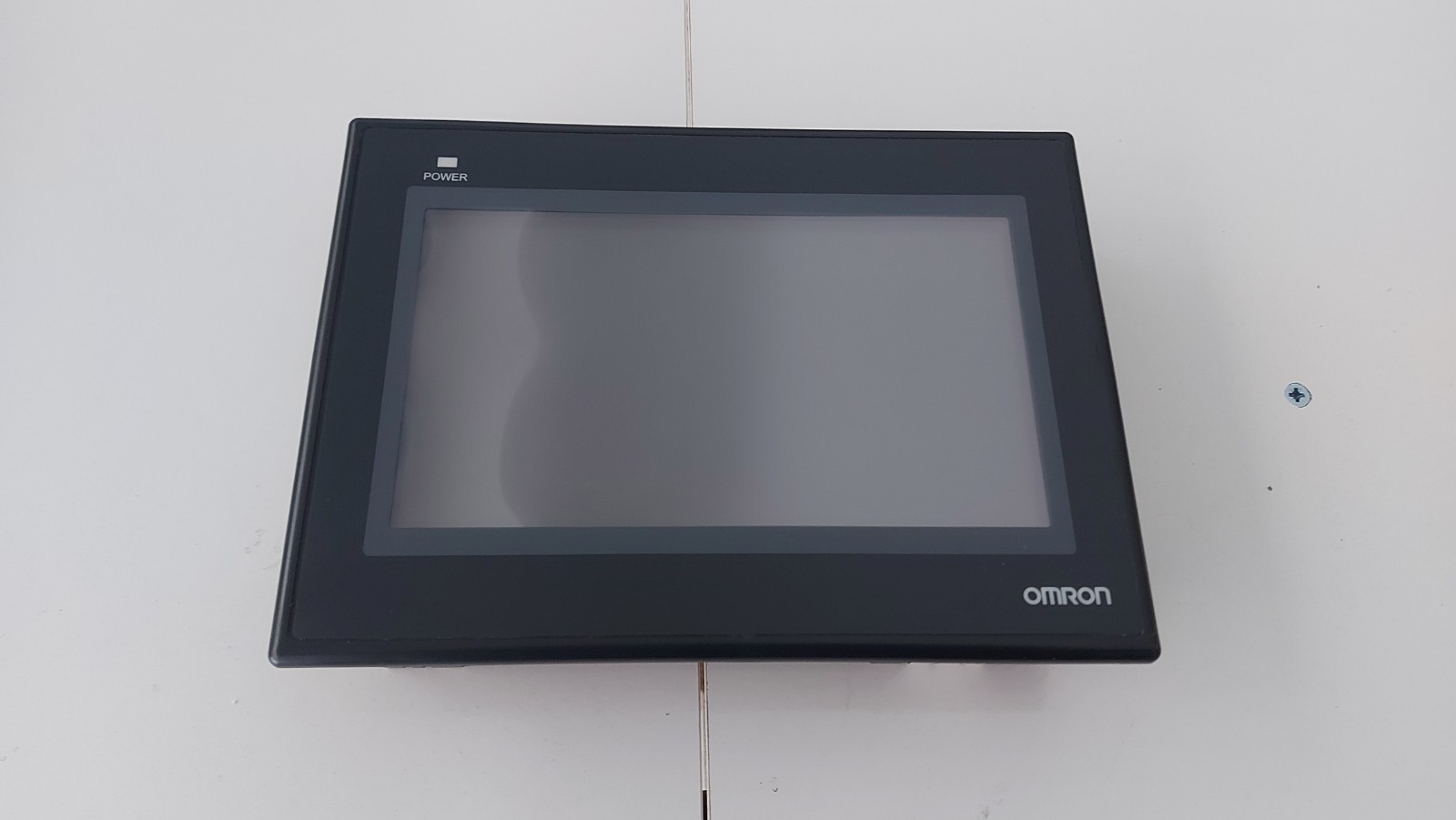

Omron NB7W-TW00B, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi, kontrol edilmesi ve operatör tarafından yönetilmesi amacıyla kullanılan 7 inç HMI operatör panelidir. NB serisinin NB7W ailesinde yer alan bu model, 800 × 480 piksel çözünürlüklü TFT ekranı, 65.536 renk desteği ve dokunmatik kullanım yapısıyla makine kontrol panolarında kullanıcı ile PLC arasındaki görsel arayüzü oluşturmak için tasarlanmıştır. Omron teknik dokümanlarında NB7W-TW00B modeli 7 inç TFT LCD ekranlı NB HMI olarak belirtilmektedir.

Omron NB7W-TW00B Nedir?

NB7W-TW00B, operatörlerin PLC ve otomasyon sistemindeki bilgileri ekranda görmesini ve tanımlanmış kontrol işlemlerini dokunmatik ekran üzerinden gerçekleştirmesini sağlayan bir insan-makine arayüzü (HMI) cihazıdır. Üretim makinelerinde sıcaklık, basınç, hız, sayaç, alarm, çalışma durumu ve proses değerlerinin takip edilmesi gibi birçok işlem HMI üzerinden gerçekleştirilebilir.

7 inçlik ekranı ve 800 × 480 piksel çözünürlüğü, makine ekranlarında butonlar, göstergeler, alarm ekranları ve proses bilgileri için yeterli bir çalışma alanı sunar. Analog rezistif dokunmatik panel yapısı, endüstriyel kullanım için tasarlanmış NB serisinin temel özelliklerinden biridir.

NB7W-TW00B Teknik Özellikleri

Omron NB7W-TW00B; 7 inç TFT ekran, 800 × 480 çözünürlük ve 65.536 renk desteğine sahiptir. Ön yüzünde IP65 koruma sınıfı bulunması, panelin ön tarafından gelebilecek toz ve su damlacıklarına karşı koruma sağlamasına yardımcı olur. Fiziksel ölçüleri yaklaşık 202 × 148 × 46 mm olup panel kesim ölçüsü 191 × 137 mm olarak belirtilmektedir. Cihazın ağırlığı yaklaşık 705 gramdır.

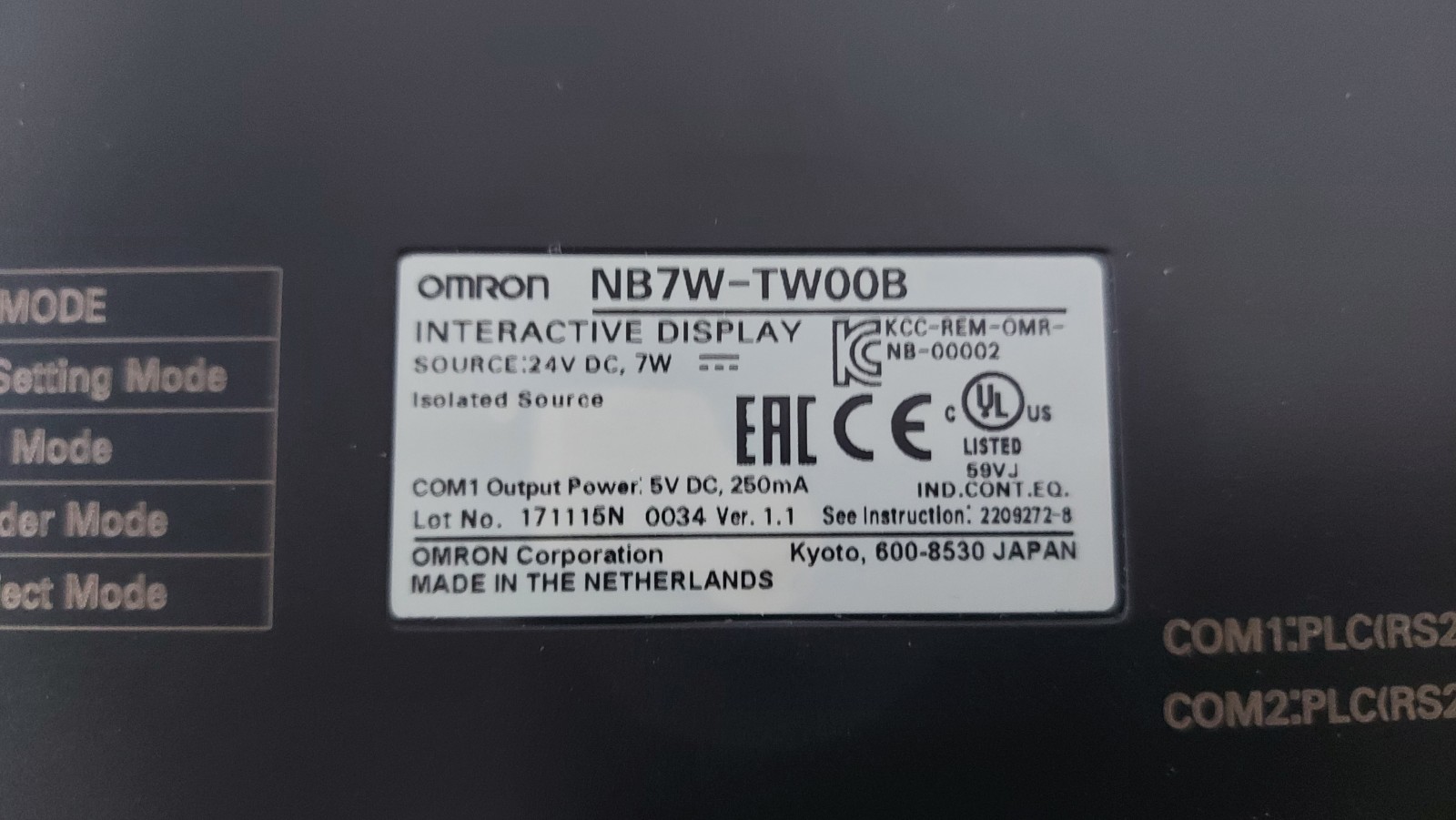

NB7W-TW00B'nin çalışma beslemesi 24 VDC sınıfındadır. Omron dokümanlarında izin verilen besleme aralığı 20.4–27.6 VDC olarak verilmektedir. NB7W serisinin çalışma sıcaklığı 0–50 °C, bağıl nem aralığı ise yoğuşmasız şekilde %10–90 olarak belirtilmiştir.

Omron NB7W-TW00B Haberleşme Özellikleri

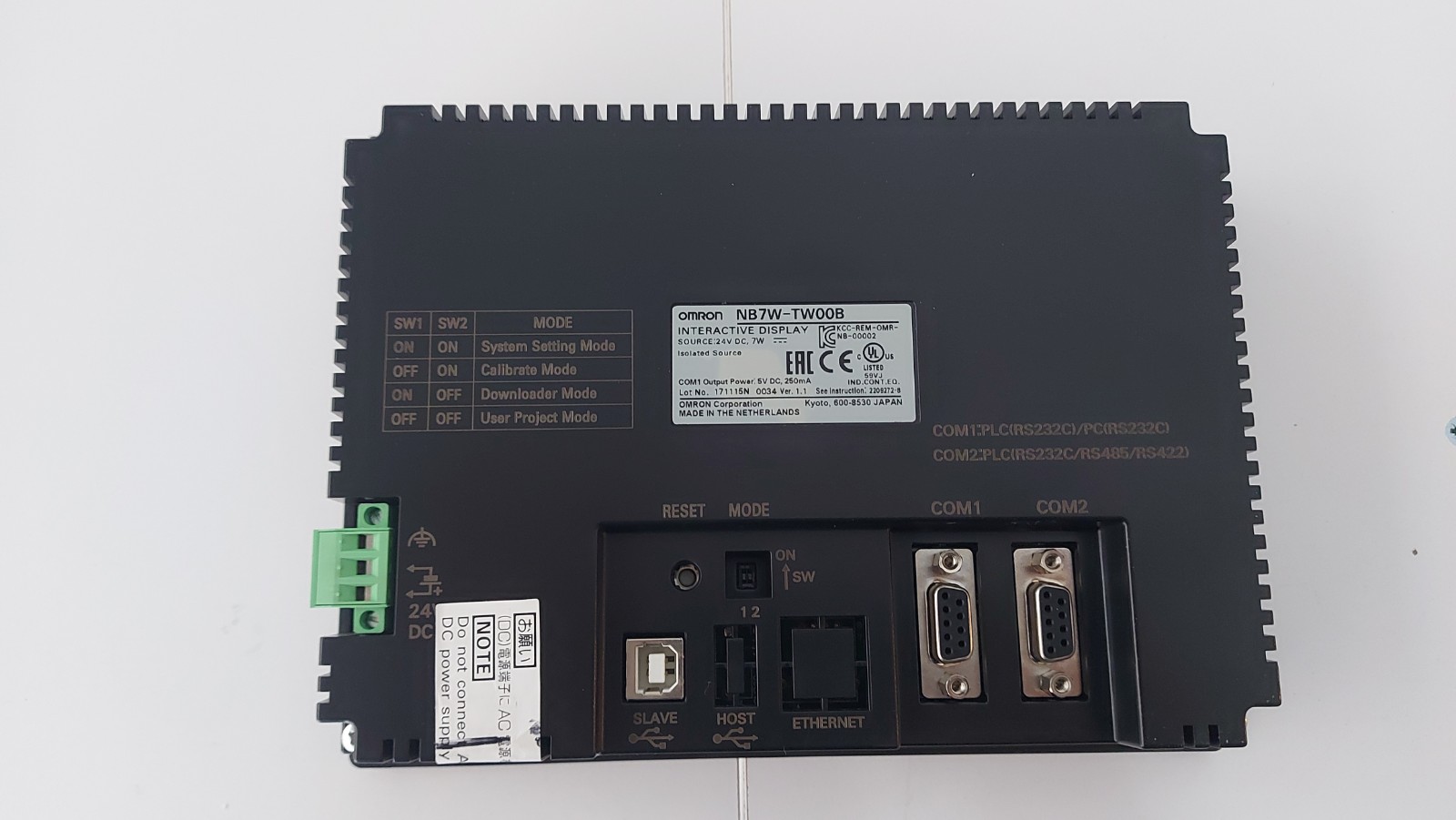

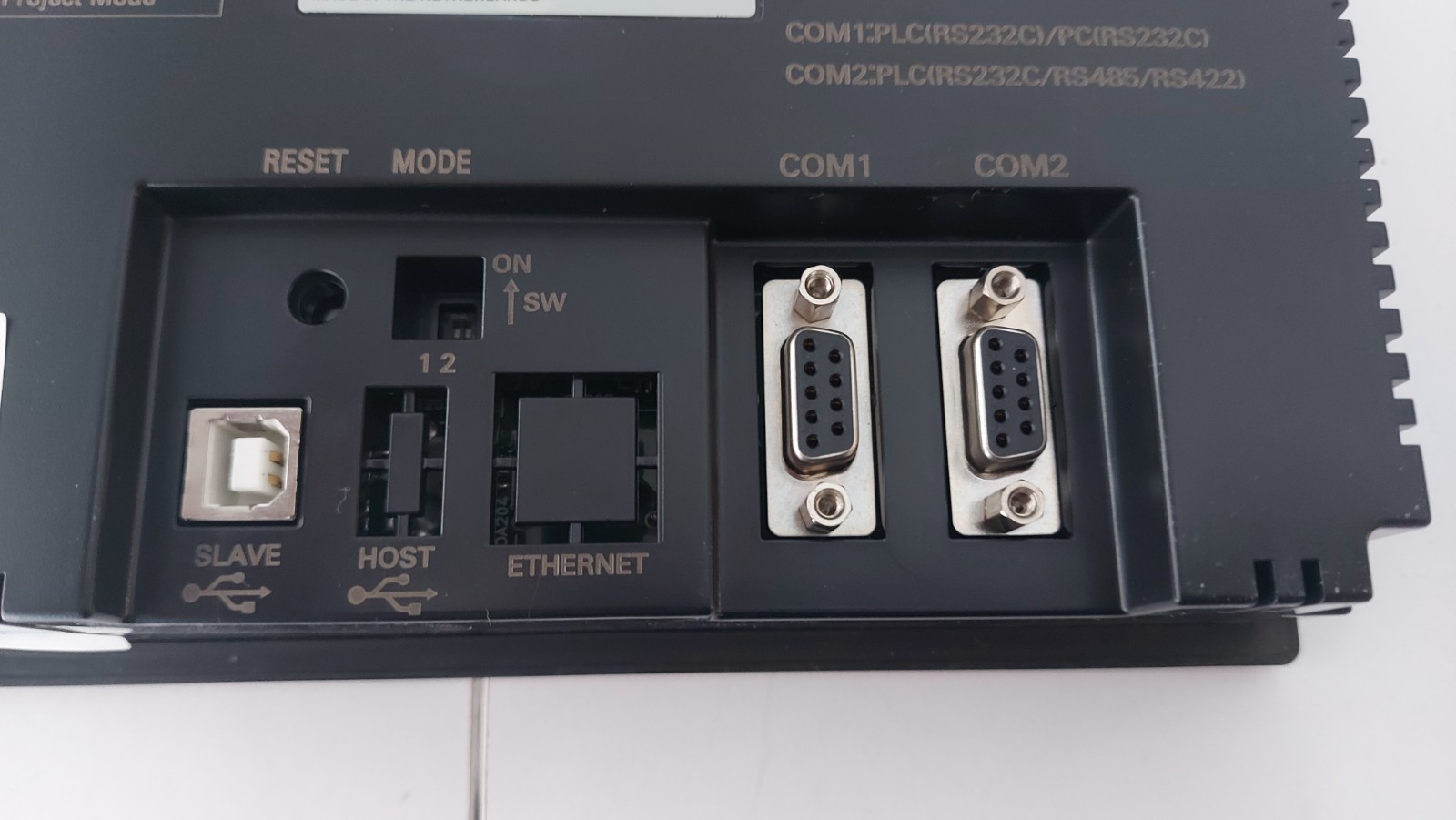

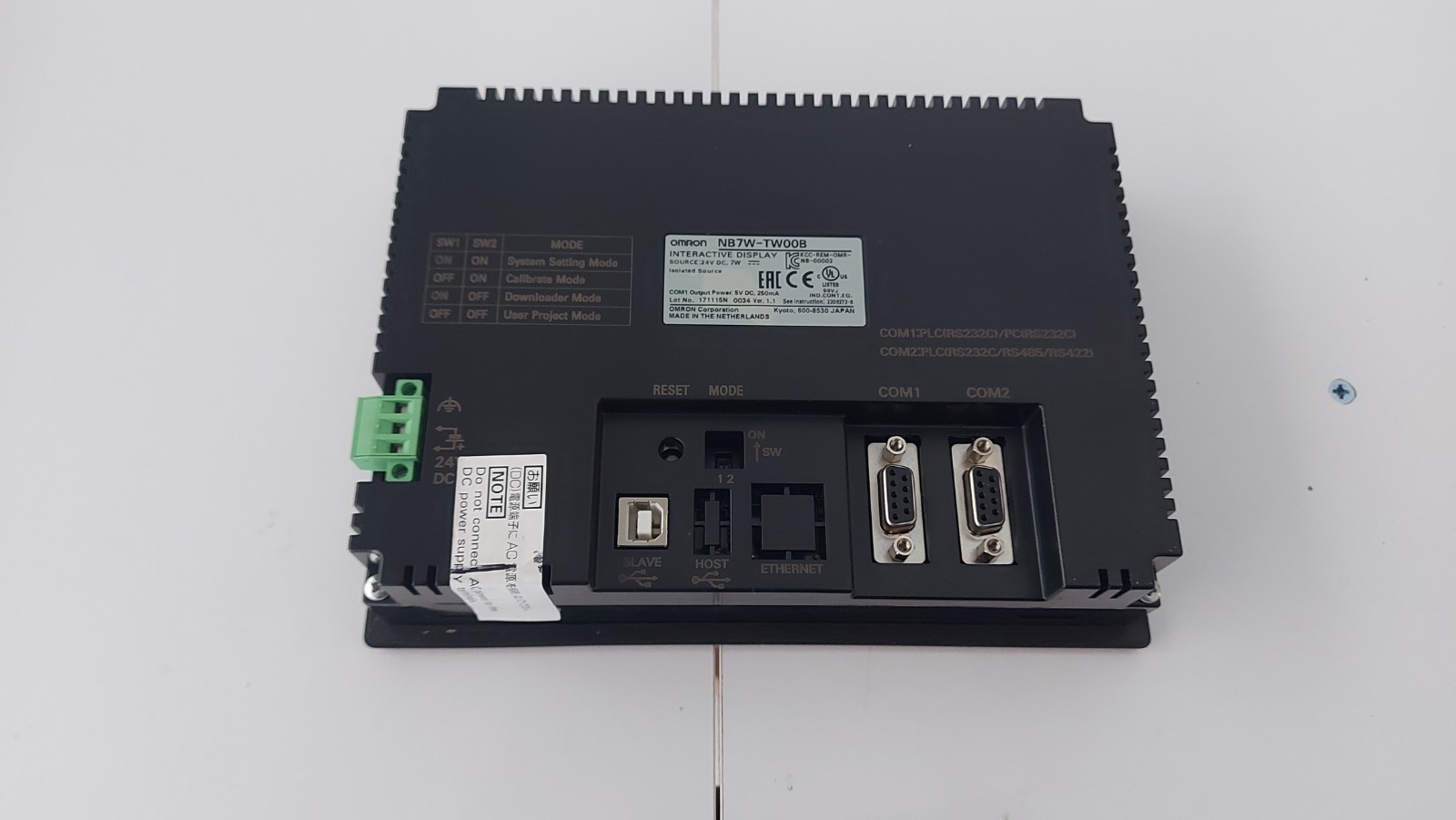

NB7W-TW00B, farklı PLC ve otomasyon kontrol sistemleriyle seri haberleşme için çeşitli bağlantı seçenekleri sunan bir HMI modelidir. Omron teknik özelliklerinde cihaz için 2 adet RS-232, 1 adet RS-422 ve 1 adet RS-485 seri haberleşme portu belirtilmektedir. Ayrıca cihaz üzerinde 2 USB portu bulunmaktadır.

NB serisi HMI ürünleri Omron C/CJ/CS/CP serileri, Mitsubishi FX/Q serileri, Siemens S7-200 ve S7-300/400, Schneider, Delta ve Modbus gibi farklı kontrol sistemleriyle kullanılabilecek haberleşme seçeneklerine sahiptir. Bu nedenle NB7W-TW00B, yalnızca Omron PLC sistemlerinde değil, uygun protokol ve yazılım yapılandırması bulunan farklı otomasyon uygulamalarında da değerlendirilebilir.

NB7W-TW00B Kullanım Alanları

Omron NB7W-TW00B; endüstriyel otomasyon, makine otomasyonu, üretim hatları, paketleme makineleri, konveyör sistemleri, proses kontrol panoları ve çeşitli PLC tabanlı kontrol uygulamalarında kullanılabilir.

Bir otomasyon sisteminde HMI, operatörün PLC tarafından kontrol edilen makineyi daha kolay takip etmesini sağlar. Çalışma ekranları, alarm mesajları, parametre girişleri, manuel kontrol sayfaları ve proses değerleri NB7W-TW00B gibi bir operatör paneli üzerinden görüntülenebilir.

7 inç ekran boyutu özellikle pano üzerinde sınırlı alan bulunan ancak çok sayıda proses bilgisinin aynı ekranda gösterilmesi gereken uygulamalar için kullanışlıdır.

NB7W-TW00B Yedek Parça ve Değişim

Omron NB7W-TW00B, mevcut NB serisi HMI kullanılan otomasyon sistemlerinde yedek parça olarak değerlendirilebilir. Özellikle uzun süredir çalışan makinelerde HMI arızası meydana geldiğinde aynı modelin bulunması, mevcut pano yapısının ve ekran uygulamasının korunması açısından önemli olabilir.

Burada model kodunun tam olarak kontrol edilmesi gerekir. NB7W-TW00B ile Ethernet portuna sahip NB7W-TW01B aynı ürün ailesinde yer alsa da haberleşme özellikleri açısından farklıdır. Omron teknik tablolarında NB7W-TW00B modelinde Ethernet portu bulunmadığı, TW01B modelinde ise Ethernet bağlantısının bulunduğu belirtilmektedir.

NB serisinin üretim durumu da dikkate alınmalıdır. Omron'un bazı bölgesel ürün kayıtlarında NB serisinin Mart 2025 itibarıyla üretimden kaldırıldığı belirtilmektedir. Bu nedenle mevcut makinelerde kullanılan NB7W-TW00B gibi modeller, özellikle bakım ve yedek parça ihtiyacı açısından önem taşımaktadır.

Omron NB7W-TW00B HMI Hakkında Kısa Bilgi

Omron NB7W-TW00B, 7 inç TFT LCD ekranlı, 800 × 480 çözünürlük sunan, 65.536 renk destekli ve dokunmatik kullanım özelliğine sahip bir endüstriyel HMI operatör panelidir. 24 VDC besleme yapısı, IP65 ön yüz koruması, RS-232/RS-422/RS-485 seri haberleşme seçenekleri ve USB bağlantıları sayesinde çeşitli PLC ve otomasyon sistemlerinde kullanılabilir.
