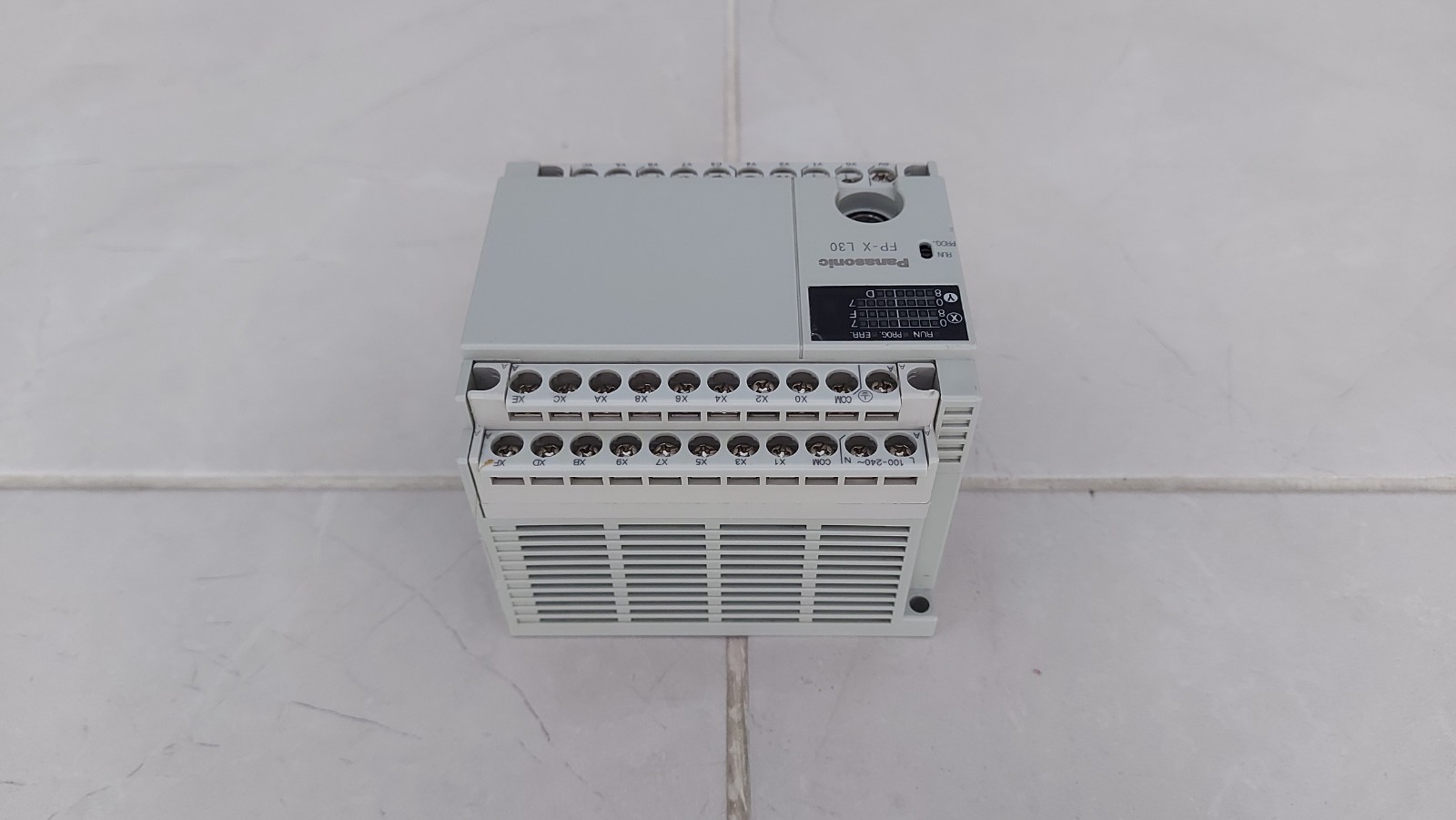

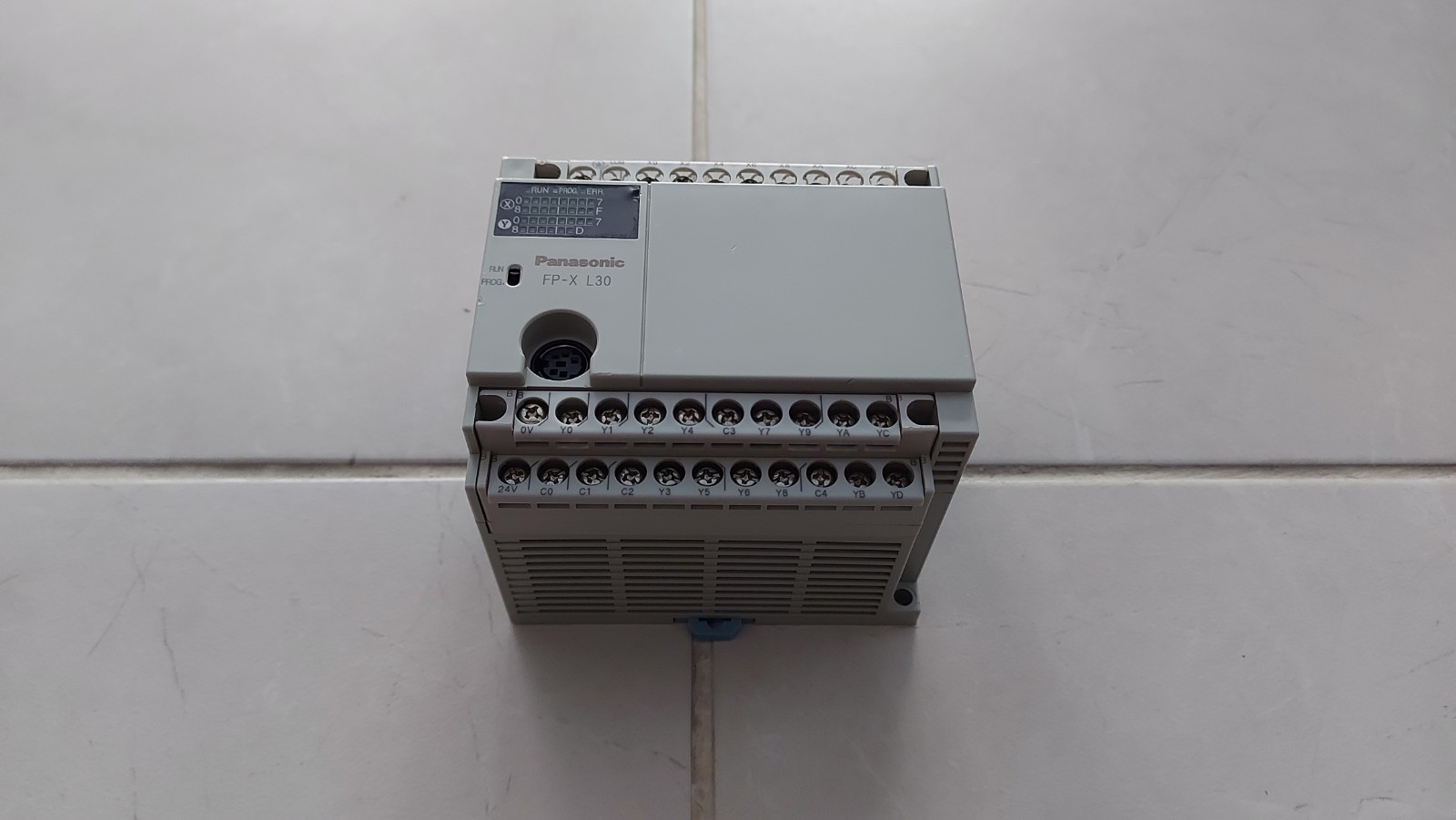

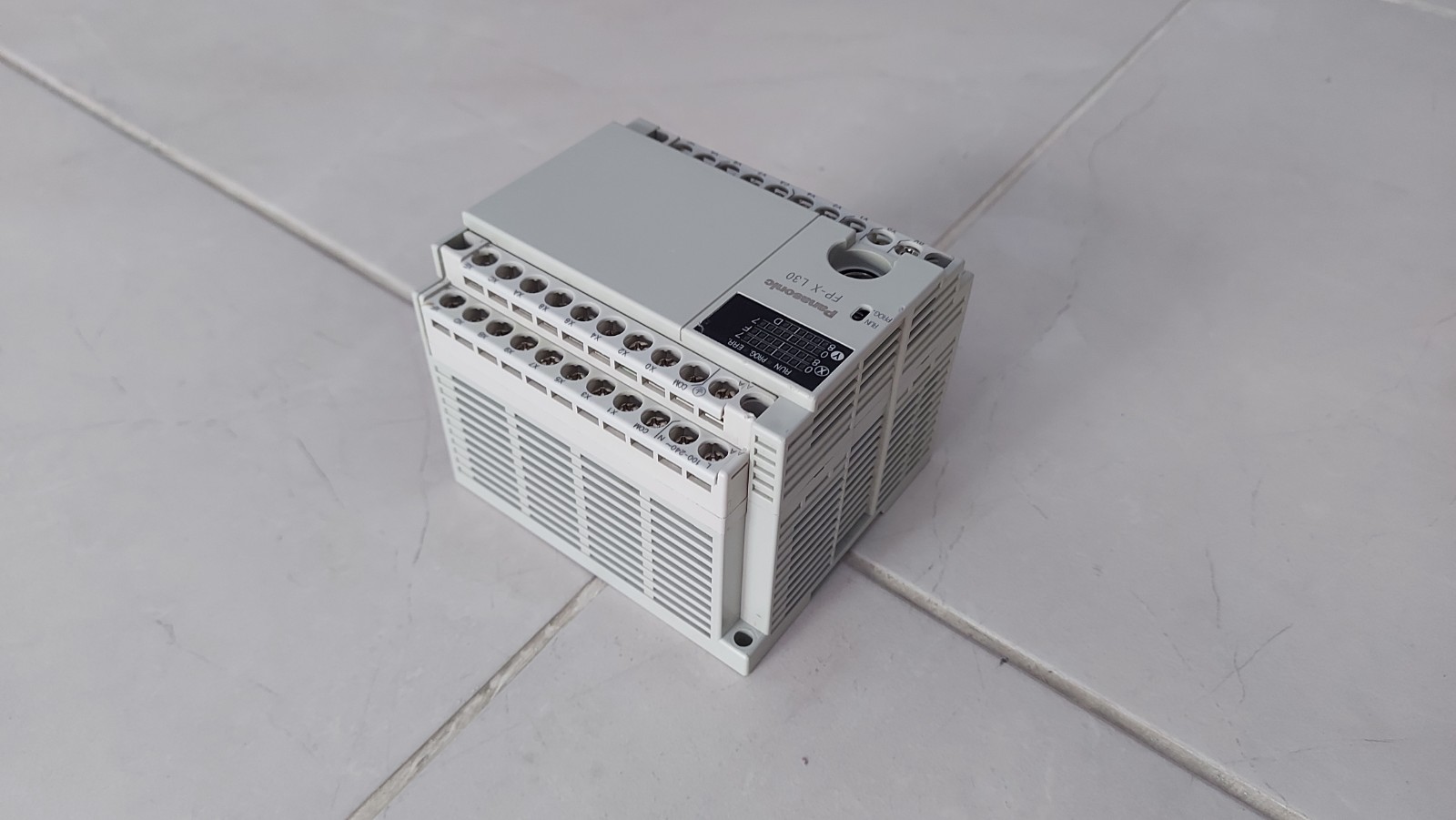

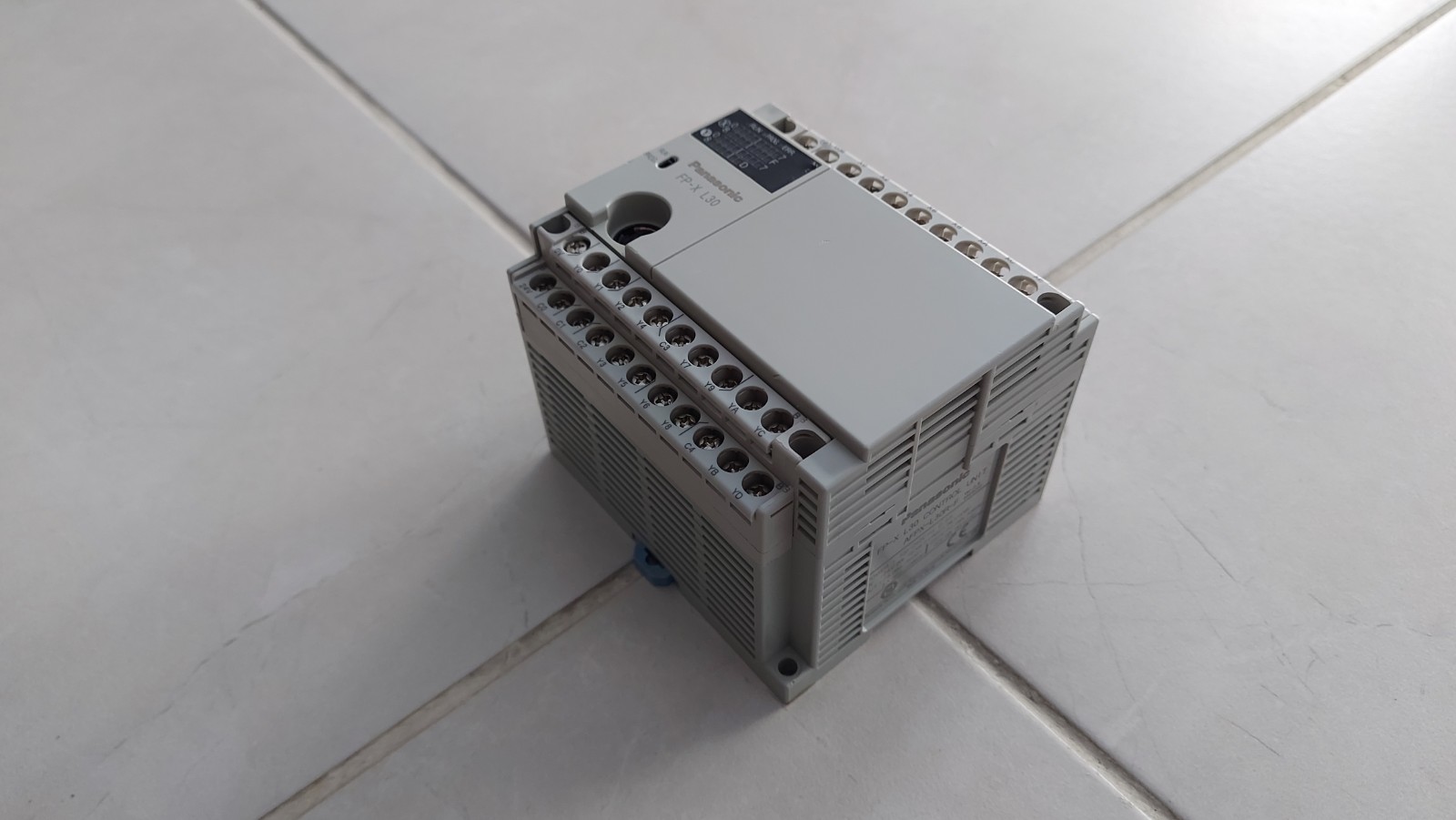

AFPX-L30R-F Panasonic FP-X0 Programlanabilir Lojik Kontrolör

AFPX-L30R-F, Panasonic FP-X0 serisine ait kompakt bir PLC (Programlanabilir Lojik Kontrolör) kontrol ünitesidir. Endüstriyel otomasyon sistemlerinde makine kontrolü, dijital giriş-çıkış yönetimi ve otomatik proseslerin programlanması amacıyla kullanılan bu model, 100–240 V AC besleme ile çalışır ve toplam 30 dijital I/O kapasitesine sahiptir. Panasonic ürün dokümanlarında L30R-F modeli; 16 adet 24 V DC dijital giriş, 10 adet röle çıkışı ve 4 adet NPN transistor çıkışı ile tanımlanmaktadır.

AFPX-L30R-F Teknik Özellikleri

Panasonic FP-X0 ailesinin L30R kontrol ünitesi, kompakt boyut içerisinde makine otomasyonu için gerekli temel PLC fonksiyonlarını sunar. AFPX-L30R-F, 24 V DC giriş sinyallerini okuyarak program içerisindeki mantıksal işlemleri gerçekleştirir ve bağlı ekipmanları röle veya transistor çıkışları üzerinden kontrol eder. Panasonic'in teknik verilerine göre modelin program kapasitesi 8 k adım seviyesindedir.

Ürünün öne çıkan özellikleri:

• Ürün kodu: AFPX-L30R-F
• Marka: Panasonic
• Seri: FP-X0
• Ürün tipi: PLC / Programlanabilir Lojik Kontrolör

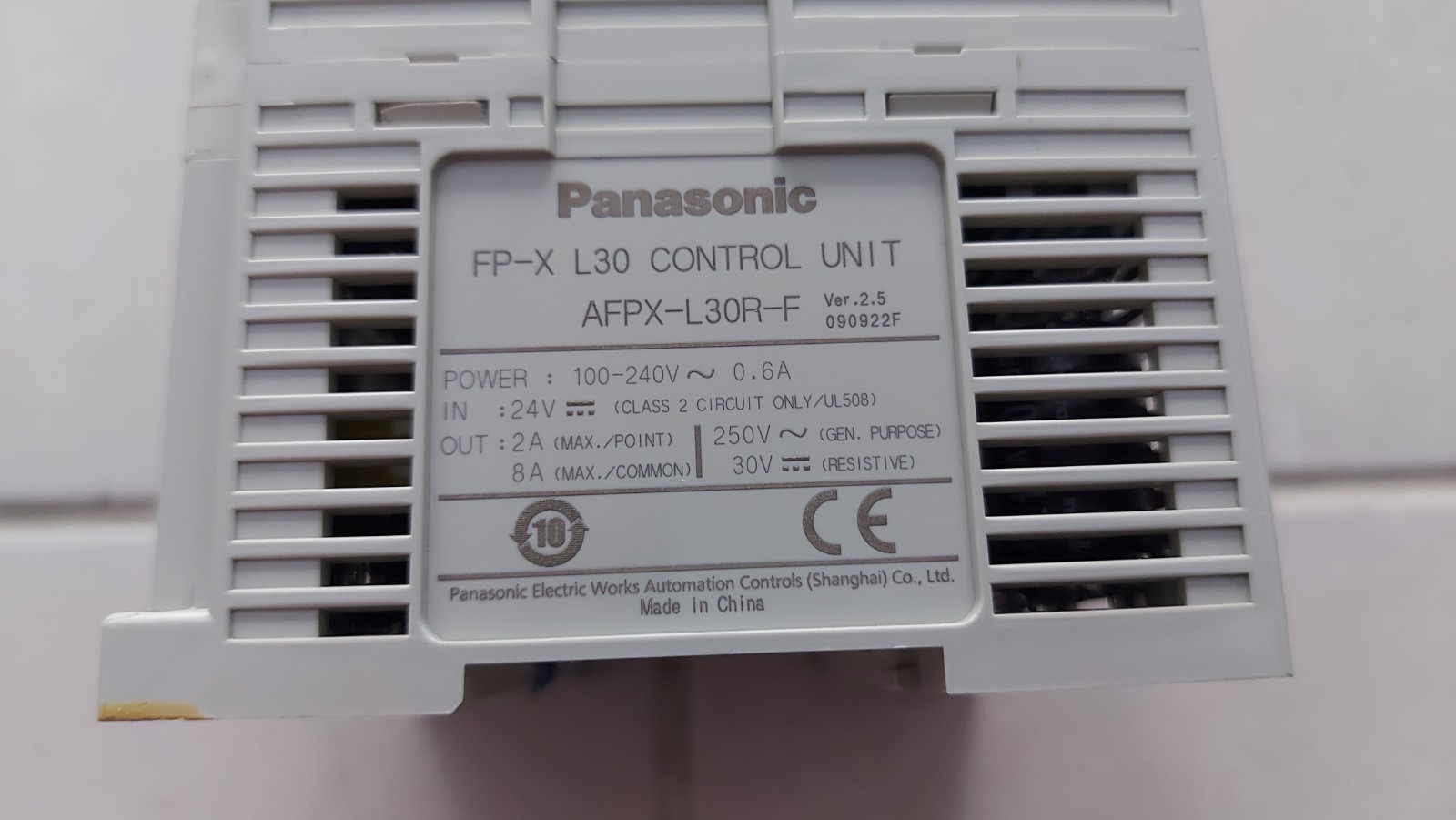

• Besleme: 100–240 V AC
• Dijital giriş: 16 × 24 V DC
• Röle çıkışı: 10 nokta
• Transistor çıkışı: 4 nokta, NPN
• Toplam dijital I/O: 30
• Program kapasitesi: 8 k adım
• Program belleği: Dahili Flash-ROM
• Röle çıkış kapasitesi: 2 A, 250 V AC / 30 V DC, nokta başına
• Transistor çıkış gerilimi: 5–24 V DC
• Maksimum transistor çıkış akımı: 0,5 A
• Çalışma sıcaklığı: 0–55 °C
• Yaklaşık ağırlık: 450 g

• Panasonic AFPX-L30R-F PLC) Ne İşe Yarar?

AFPX-L30R-F, bir makinenin sensörlerden ve diğer saha ekipmanlarından aldığı giriş sinyallerini işleyerek motor, kontaktör, valf, röle ve benzeri ekipmanlara kontrol sinyali göndermesini sağlar.

PLC programı içerisinde tanımlanan kontrol mantığına göre girişler değerlendirilir ve uygun çıkışlar devreye alınır. Bu yapı sayesinde manuel olarak yapılan birçok makine kontrol işlemi otomatik hale getirilebilir.

16 adet 24 V DC dijital giriş, sensörler, butonlar, limit switchler ve çeşitli saha sinyallerinin PLC tarafından algılanmasını sağlarken; 10 röle çıkışı ve 4 NPN transistor çıkışı farklı tipte yüklerin kontrol edilmesine olanak verir.

AFPX-L30R-F Programlama ve Bellek Yapısı

FP-X0 L30R ailesinde program belleği dahili Flash-ROM yapısındadır. Panasonic verilerine göre L30R kontrol ünitesinin program kapasitesi 8 k adım, veri register kapasitesi ise 8192 word seviyesindedir. Programın Flash-ROM üzerinde saklanması, klasik pil destekli program belleği gereksinimini azaltır.

PLC, Panasonic'in Control FPWIN Pro programlama yazılımı ile programlanabilir. FP-X0 ailesi IEC 61131-3 standardına uygun programlama yaklaşımını destekler ve Panasonic FP PLC ailesiyle uyumlu bir programlama ekosistemi içerisinde çalışır.

AFPX-L30R-F Giriş ve Çıkış Yapısı

AFPX-L30R-F'nin 16 adet 24 V DC dijital girişi, saha cihazlarından gelen aç/kapa sinyallerinin PLC tarafından okunmasını sağlar. Girişler optokuplör izolasyonuna sahiptir ve nominal giriş gerilimi 24 V DC'dir.

Çıkış tarafında ise 10 adet röle çıkışı ve 4 adet NPN transistor çıkışı bulunur. Röle çıkışları direnç yükünde nokta başına 2 A / 250 V AC veya 2 A / 30 V DC kontrol kapasitesine sahiptir. Transistor çıkışları ise 5–24 V DC yük gerilimini ve maksimum 0,5 A yük akımını destekler.

Bu farklı çıkış tipleri, aynı PLC'nin hem röle kontrollü ekipmanlarla hem de daha hızlı tepki gerektiren DC yüklerle kullanılmasına olanak sağlar.

AFPX-L30R-F Hızlı Sayıcı ve Darbe Çıkışı

FP-X0 L30R kontrol ünitesi, yalnızca standart dijital giriş ve çıkış işlemleriyle sınırlı değildir. Panasonic teknik bilgilerinde L30R için yüksek hızlı sayıcı ve pulse output fonksiyonları da belirtilmektedir.

L30R modelinde yüksek hızlı sayıcı fonksiyonları tek fazda 4 kanal, maksimum 50 kHz ve iki fazda 2 kanal, maksimum 20 kHz seviyesine kadar desteklenebilir. Ayrıca iki pulse çıkış kanalı ve maksimum 20 kHz pulse çıkış frekansı sunulmaktadır.

Bu özellikler, belirli sayma ve darbe kontrollü otomasyon uygulamalarında PLC'nin daha işlevsel kullanılmasına yardımcı olur.

AFPX-L30R-F Nerelerde Kullanılır?

Panasonic AFPX-L30R-F PLC, kompakt ve genel amaçlı otomasyon kontrolü gereken çeşitli makinelerde kullanılabilir. Özellikle:

• Makine otomasyonu
• Üretim makineleri
• Paketleme makineleri
• Konveyör sistemleri
• Montaj makineleri
• Tekstil makineleri
• Malzeme taşıma sistemleri
• Pompa ve fan kontrolü
• Endüstriyel kontrol panoları
• Sensör ve aktüatör kontrolü
• Sayma ve darbe kontrollü uygulamalar

gibi alanlarda değerlendirilebilir.

Kompakt PLC yapısı sayesinde kontrol panosunda sınırlı alan bulunan uygulamalarda da avantaj sağlayabilir.

AFPX-L30R-F Yedek Parça ve Değişim

Mevcut bir makinede AFPX-L30R-F değişimi yapılırken ürün kodunun tamamının kontrol edilmesi önemlidir. Aynı FP-X0 ailesinde farklı I/O sayısına ve farklı fonksiyonlara sahip L14R, L30R, L40R ve L60R gibi modeller bulunmaktadır. Bu nedenle yalnızca “Panasonic FP-X0 PLC” şeklinde seçim yapmak yerine mevcut PLC'nin tam model kodu, besleme gerilimi ve I/O yapısı karşılaştırılmalıdır.

AFPX-L30R-F, 100–240 V AC beslemeli, 16 dijital giriş, 10 röle çıkışı ve 4 NPN transistor çıkışına sahip Panasonic FP-X0 serisi bir PLC'dir. 8 k adımlık program kapasitesi, Flash-ROM program belleği ve yüksek hızlı sayıcı/darbe çıkışı fonksiyonları sayesinde makine otomasyonu ve endüstriyel kontrol uygulamalarında kullanılabilir.
