ACS150-01E-02A4-2

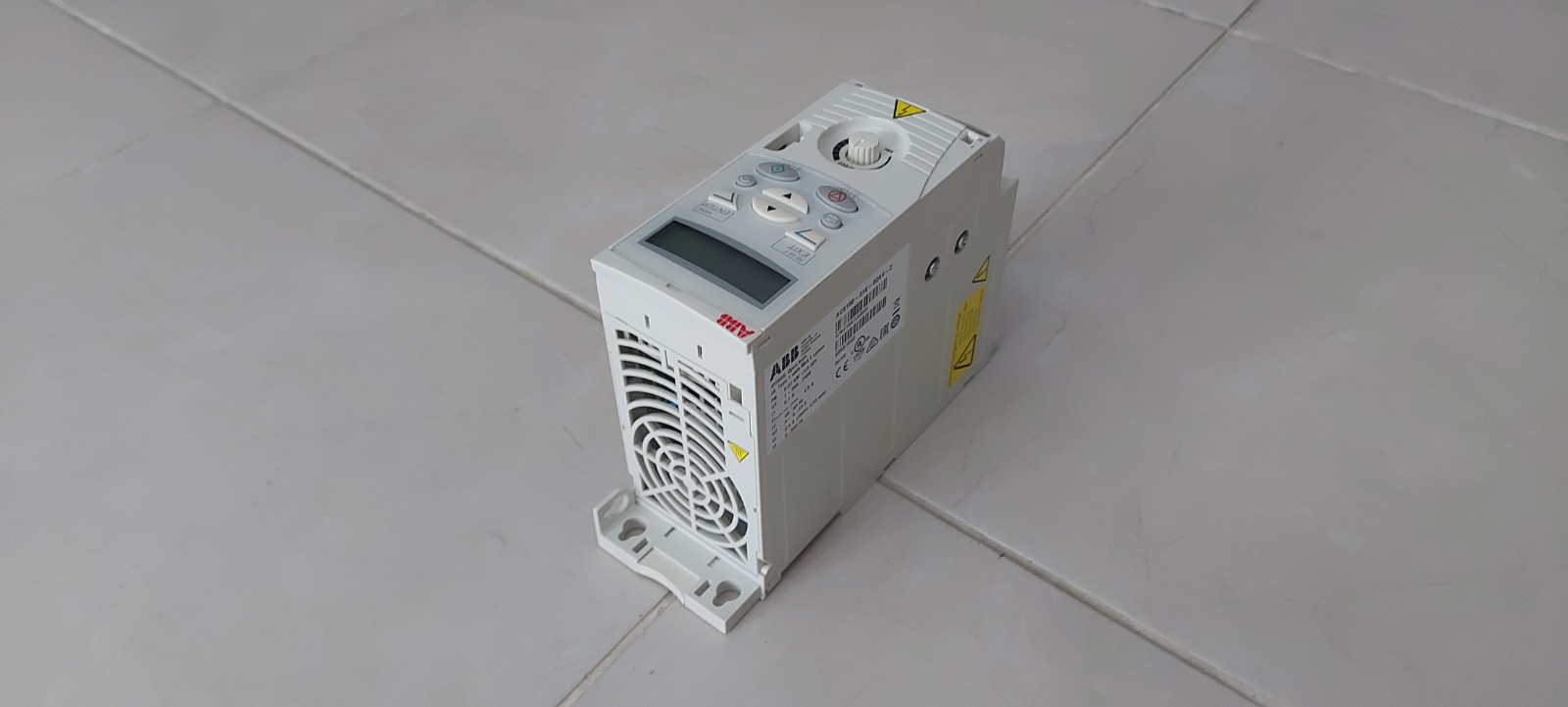

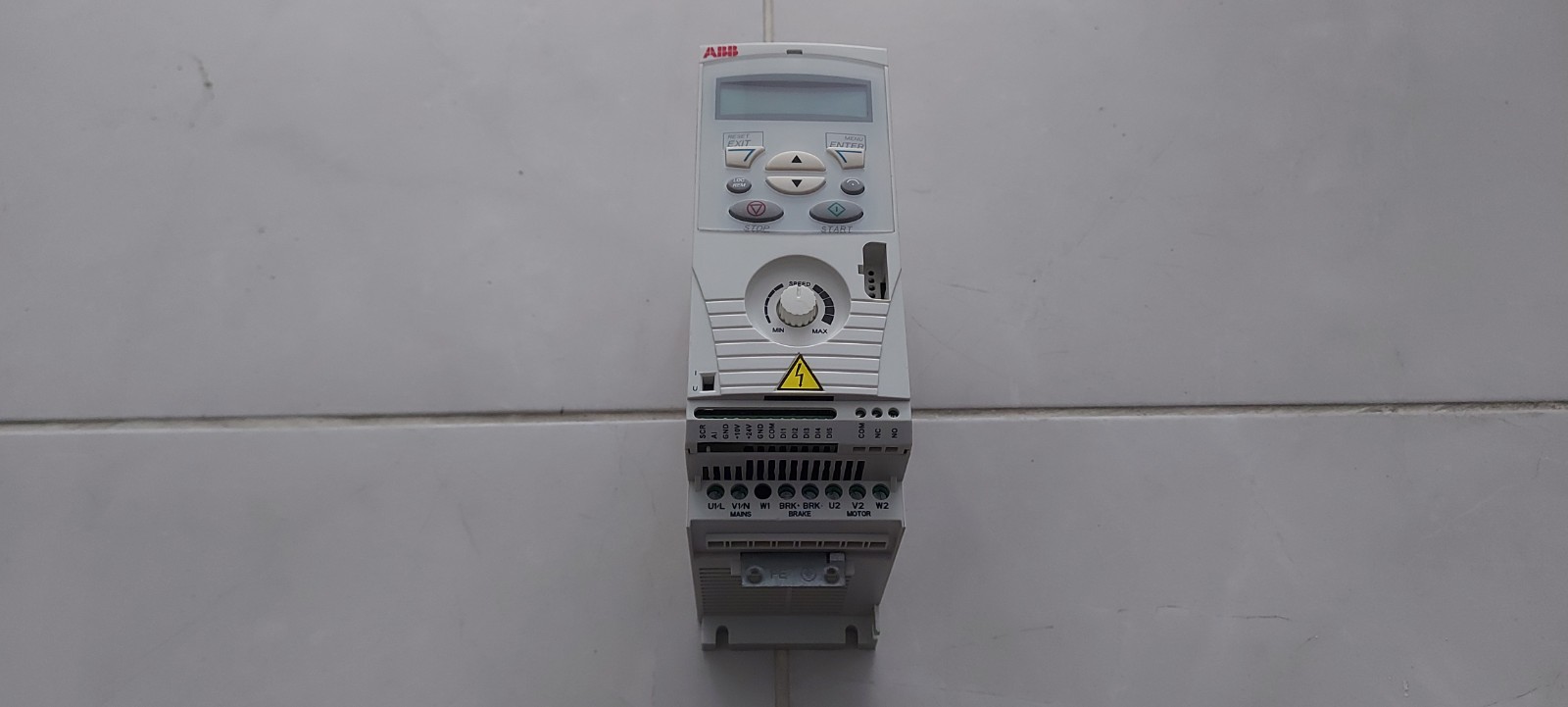

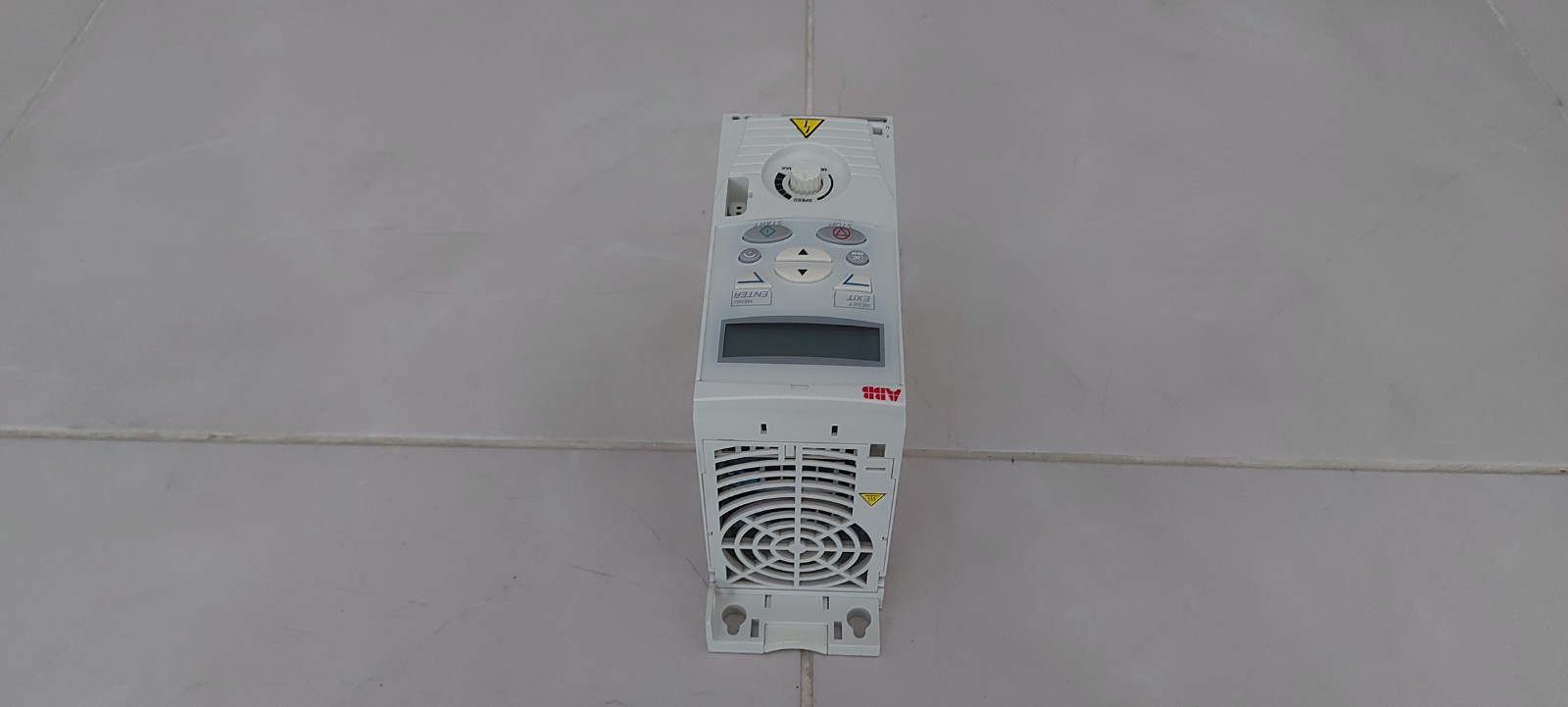

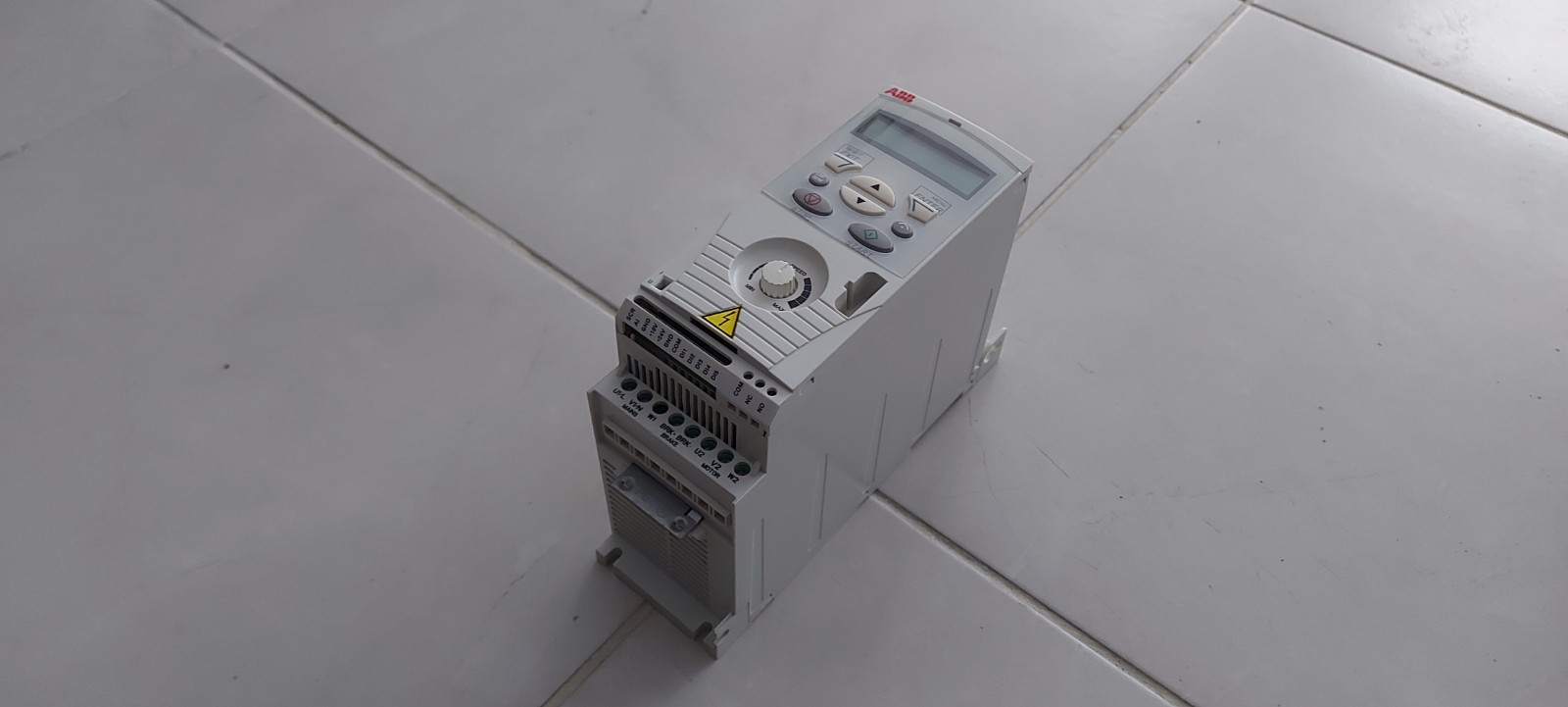

ABB ACS150-01E-02A4-2 Frekans İnvertörü
ACS150-01E-02A4-2, ABB ACS150 serisine ait, küçük güçlü AC motorların hız kontrolü için kullanılan 0,37 kW frekans invertörüdür. Ürün, 200–240 V AC tek faz besleme sınıfında çalışır ve 2,4 A nominal motor akımı değerine sahiptir. ABB ürün kataloğunda model, IP20 koruma sınıfına sahip R0 gövde boyutunda bir AC mikro sürücü olarak belirtilmektedir.
ABB ACS150 serisi; kompakt yapısı, kolay devreye alma özellikleri ve genel amaçlı motor hız kontrol fonksiyonlarıyla makine otomasyonu ve endüstriyel uygulamalarda kullanılmak üzere geliştirilmiştir. ACS150-01E-02A4-2, özellikle 230 V sınıfındaki küçük motorların kontrollü şekilde çalıştırılması gereken sistemlerde tercih edilebilir.
ACS150-01E-02A4-2 Teknik Özellikleri
ACS150-01E-02A4-2 modeli 0,37 kW motor gücü ve 2,4 A nominal motor akımı değerlerine sahiptir. ABB teknik dokümanında bu model için 1 fazlı 200–240 V AC besleme ve R0 gövde tipi belirtilmektedir.
Ürün, küçük motorların hızını değiştirmek, kalkış ve duruş süreçlerini kontrol etmek ve motor çalışma karakteristiğini uygulamanın ihtiyacına göre ayarlamak amacıyla kullanılabilir. ACS150 serisi aynı zamanda genel amaçlı makine uygulamalarına yönelik çeşitli sürücü fonksiyonları sunmaktadır.
ABB ACS150-01E-02A4-2 Kullanım Alanları
ACS150-01E-02A4-2, 0,37 kW seviyesindeki AC motorların hız kontrolünün gerekli olduğu çeşitli uygulamalarda kullanılabilir. Kompakt R0 gövdesi sayesinde pano içerisinde sınırlı alan bulunan sistemlerde de değerlendirilebilir.
Başlıca kullanım alanları arasında konveyörler, küçük fan sistemleri, pompalar, paketleme makineleri, malzeme taşıma sistemleri, küçük üretim makineleri ve genel makine otomasyonu bulunur.
Motorun çalışma hızının proses gereksinimine göre değiştirilmesi gereken uygulamalarda frekans invertörü kullanılması, motorun doğrudan şebekeye bağlanmasına kıyasla daha kontrollü bir çalışma sağlar.
ACS150-01E-02A4-2 Kompakt Sürücü Yapısı
ABB ACS150 serisi, 0,37 kW ile 4 kW arasındaki motor uygulamalarına yönelik kompakt AC sürücülerden oluşur. ACS150-01E-02A4-2 modelinin R0 gövde boyutunda olması, küçük güçteki motor kontrol uygulamalarında alan tasarrufu açısından avantaj sağlar.

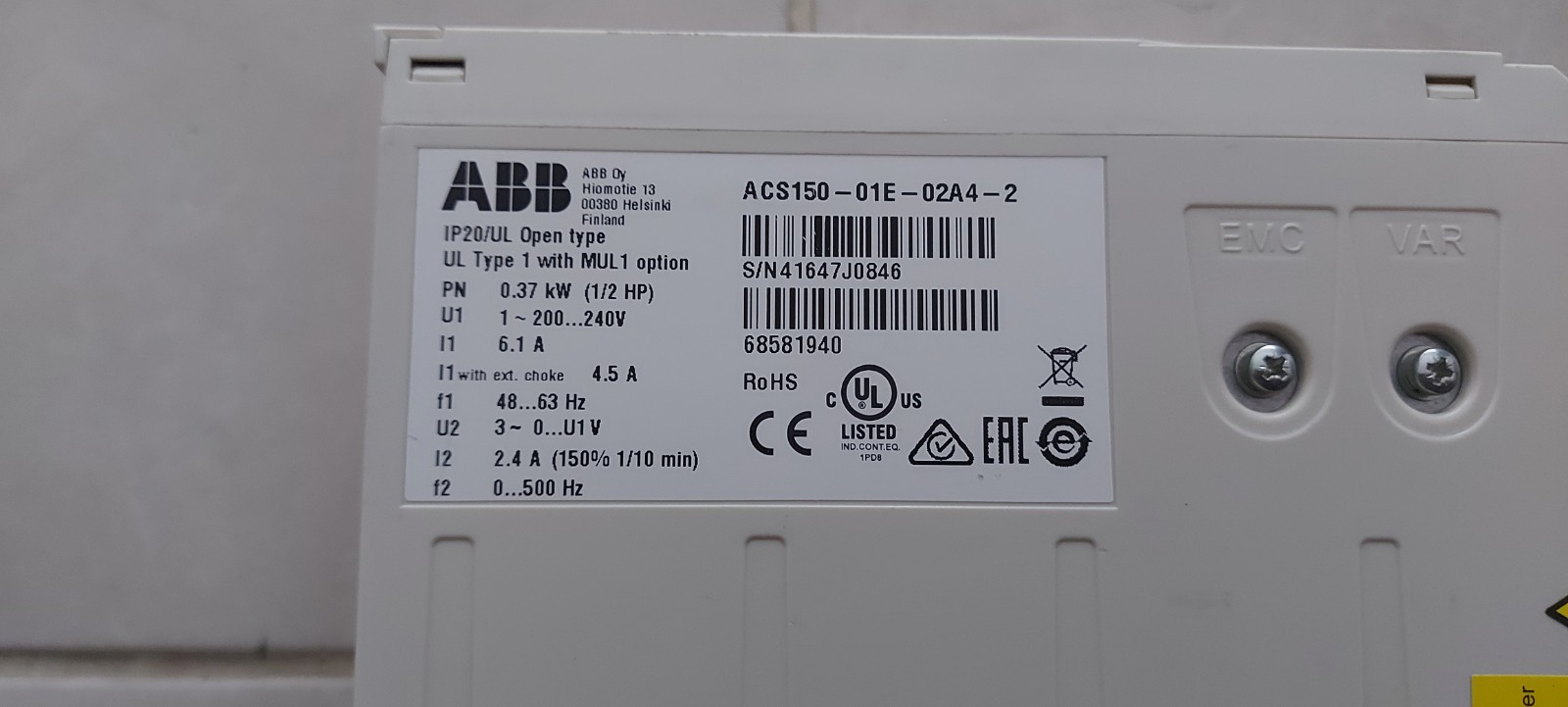

Modelin ürün kodundaki 01E, tek fazlı giriş yapısını; 02A4 ise 2,4 A akım sınıfını ifade eder. Sonundaki -2 kodu 200–240 V gerilim sınıfını belirtir. ABB'nin teknik tablolarında ACS150-01E-02A4-2 doğrudan 0,37 kW / 2,4 A model olarak listelenmektedir.
Yedek Parça ve Sürücü Değişimi
Mevcut bir makinede ACS150-01E-02A4-2 sürücünün değiştirilmesi gerekiyorsa yalnızca motor gücünün 0,37 kW olması yeterli değildir. Besleme gerilimi, faz yapısı, motor nominal akımı ve mevcut sürücünün tam ürün kodu mutlaka karşılaştırılmalıdır.
Özellikle ACS150 serisinde benzer güç değerlerine sahip farklı modeller bulunduğundan, ACS150-01E-02A4-2 kodunun eksiksiz şekilde kontrol edilmesi önemlidir. ABB'nin teknik dokümanında 1 faz 230 V sınıfındaki 02A4 modelinin 0,37 kW ve 2,4 A olduğu; bir üst 04A7 modelinin ise 0,75 kW ve 4,7 A olduğu görülmektedir.
Elektriksel değişim sırasında bağlantıların ve koruma elemanlarının ABB kurulum talimatlarına uygun şekilde gerçekleştirilmesi gerekir. ABB'nin ACS150 hızlı kurulum dokümanında 01x-02A4-2 modeli için 230 V tek faz uygulamasına yönelik sigorta ve kablo boyutlandırma bilgileri de yer almaktadır.
ABB ACS150-01E-02A4-2, 200–240 V tek faz beslemeli, 0,37 kW ve 2,4 A değerlerine sahip kompakt bir AC frekans invertörüdür. Küçük motorların hız kontrolü için tasarlanan ürün; makine otomasyonu, konveyör, fan, pompa, paketleme ve çeşitli endüstriyel motor kontrol uygulamalarında kullanılabilir.
